Conceptos de seguridad flexibles para máquinas de moldeo por inyección

Las máquinas automáticas de moldeo por inyección plantean exigencias especialmente elevadas a la tecnología de seguridad. Un nivel de rendimiento de PLe y sensores o interruptores de seguridad altamente codificados son los requisitos básicos de este concepto de seguridad. Los fabricantes de máquinas de moldeo por inyección utilizan interfaces EUROMAP estandarizados entre las máquinas de moldeo por inyección y los dispositivos de seguridad externos. En este caso se utilizan a menudo los EUROMAP 73 y EUROMAP 78.

El EUROMAP 73 impulsado por la norma DIN EN 201 requiere tres contactos NA y tres contactos NC de los dispositivos de seguridad para integrar la máquina de moldeo por inyección. En cambio, el EUROMAP 78, más reciente, utiliza señales OSSD (Output Switching Signal Device) intrínsecamente seguras.

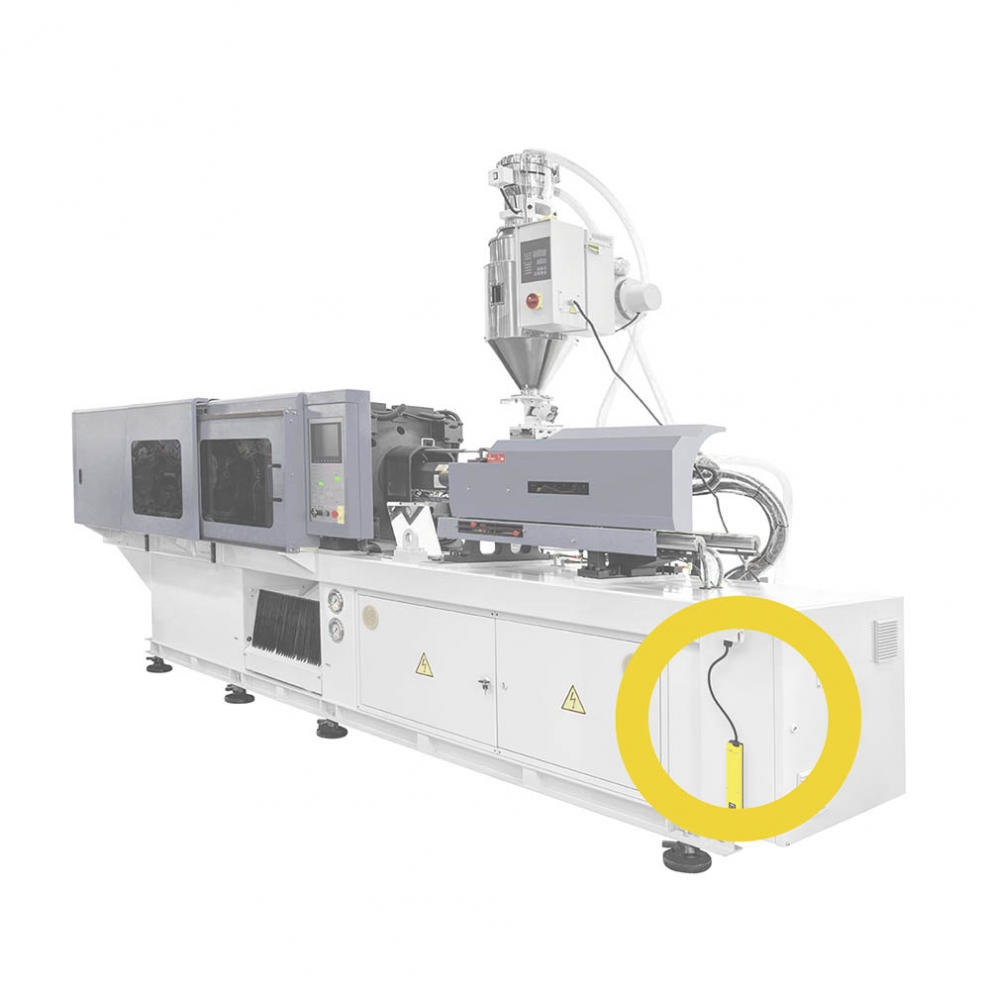

Con el Safety Simplifier, SSP ofrece una solución de seguridad completa con un interfaz EUROMAP 73 o EUROMAP 78 integrado como variante plug & play. Gracias a la comunicación inalámbrica orientada a la seguridad (PLe), el sistema es extremadamente flexible y no supone ningún esfuerzo de cableado para el usuario.

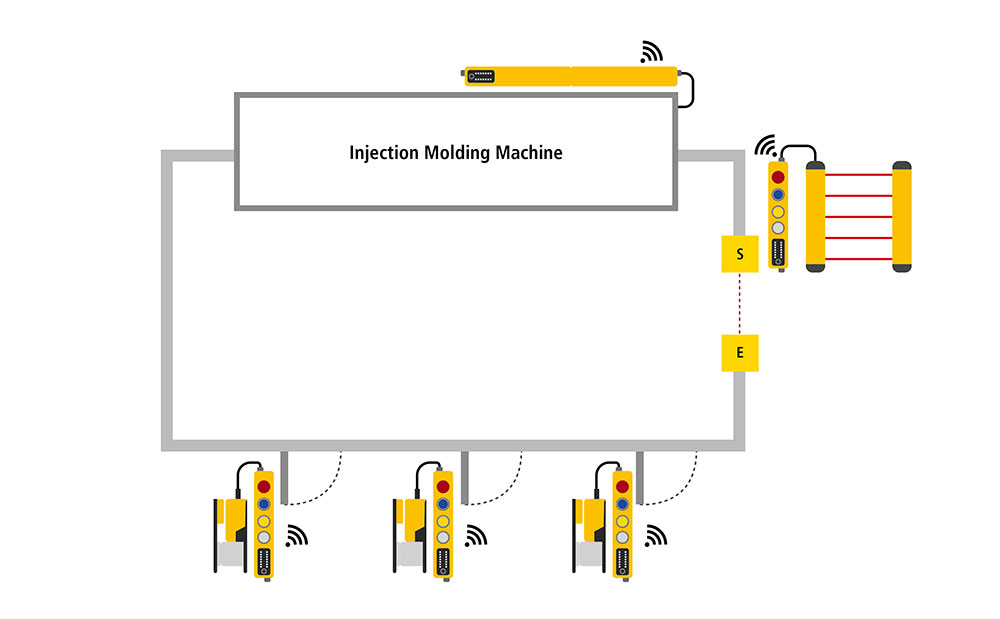

Ejemplo de máquina de moldeo por inyección con interfaz Safety Simplifier EUROMAP 73/78

Los dispositivos de seguridad pueden combinarse libremente

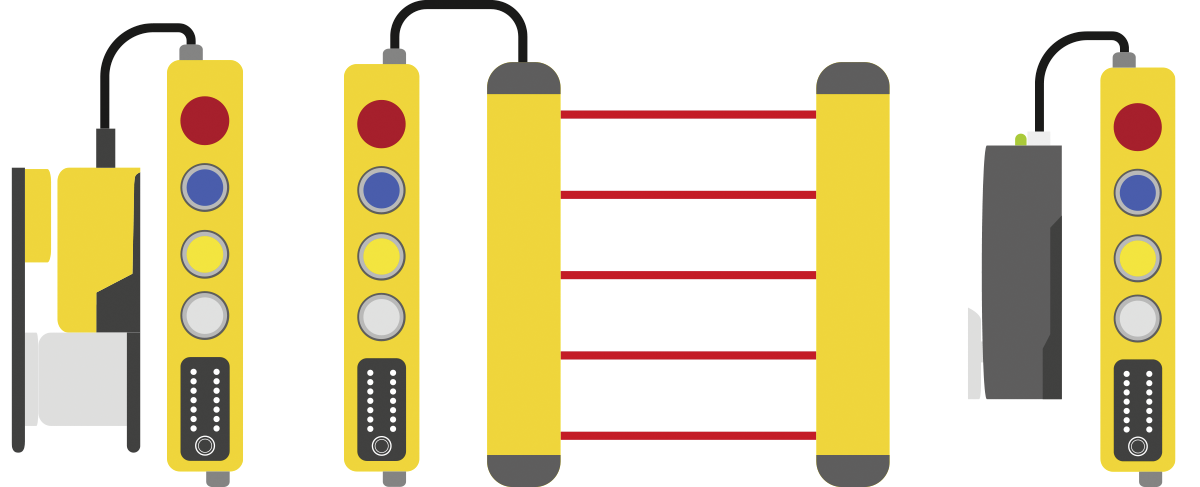

Independientemente de si se necesita un bloqueo de seguridad, un bloqueo de proceso o una barrera de seguridad con muting para la automatización segura de su máquina de moldeo por inyección. Todas las unidades pueden conectarse al Safety Simplifier mediante un conector M12.

Protección segura de las plantas de producción

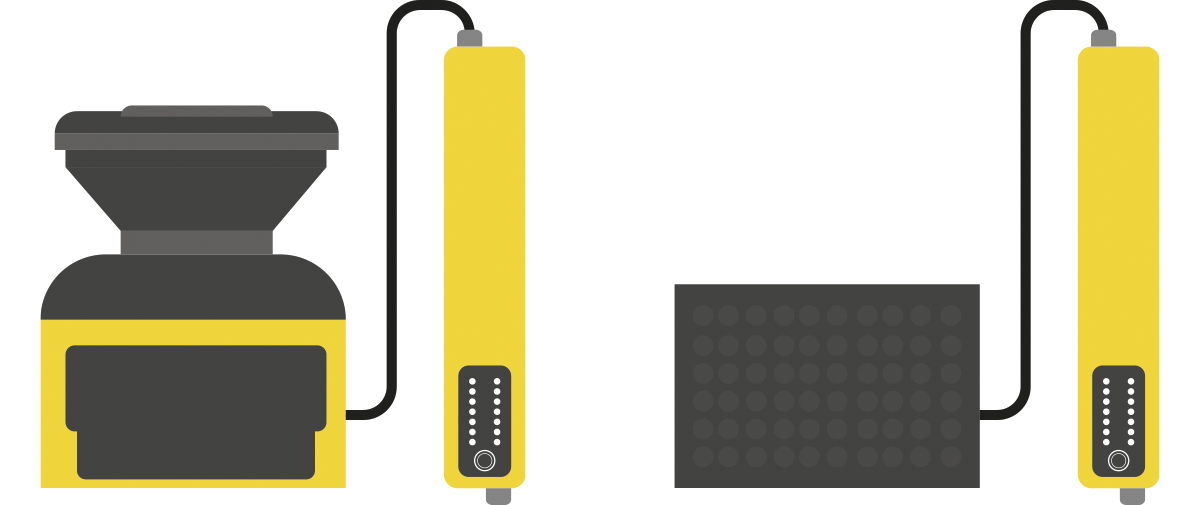

Las alfombras de contacto seguras o los escáneres láser también pueden conectarse al Safety Simplifier y evaluarse. Esta es una de las muchas posibilidades para asegurar la zona trasera de una máquina de moldeo por inyección.

Comunicación segura

Pueden conectarse hasta 16 Safety Simplifiers a través de la red inalámbrica segura. La función de repetidor establecida de serie garantiza una fiabilidad óptima del proceso. Cada Safety Simplifier comparte la información de seguridad disponible con todos los demás Simplifiers dentro de su alcance. Dos módulos pueden comunicarse a una distancia de hasta 100 metros. Para distancias más largas o en condiciones ambientales desfavorables, los Safety Simplifiers adicionales pueden actuar como repetidores o se puede utilizar una conexión CAN por cable. También son posibles las combinaciones de inalámbrico y CAN. Un Simplifier con la interfaz EUROMAP 73 o EUROMAP 78 integrada guía todos los enlaces de seguridad desde la planta hasta la máquina de moldeo por inyección y actúa como controlador de seguridad.
