Iluminación en fabricación de piezas prensadas

Situación inicial

BSH Bosch y Siemens Hausgeräte GmbH son una de las empresas líderes del mercado en la industria de los electrodomésticos. En la fabricación de piezas prensadas se produjo un aumento en el número de errores de superficie que finalmente llegaron a la sección de montaje. Un análisis de la gestión de calidad de BSH mostró que los controles de la superficie eran bastante complicados bajo las condiciones de iluminación existentes. Por ello, Surface Controls desarrollaró un concepto para optimizar la iluminación de toda la zona de descarga de la prensa sin influir en los respectivos ciclos de trabajo.

Acercamiento / Desafío

En estrecha cooperación con el departamento de calidad de BSH, Surface Controls analizó las circunstancias locales. En este contexto, se reconocieron y abordaron las problemáticas condiciones de iluminación en la zona de descarga de la prensa. Se instalaron ópticas especiales, controladas por un controlador semiautomático que permite ajustar la intensidad de luz, para evitar la formación de sombras, efectos de luz ambiental y reflejos.

Un gran desafío fue el posicionamiento de las ópticas en la planta de producción, porque están restringidas en parte por las rutas de las carretillas elevadoras, así como por la estrecha disposición de los contenedores en la prensa. Las diferentes texturas de las piezas prensadas crearon otro desafío. Utilizando diferentes ajustes y diferentes ópticas, las diversas partes de la muestra fueron analizadas y evaluadas en el laboratorio de iluminación de Surface Controls.

Solución

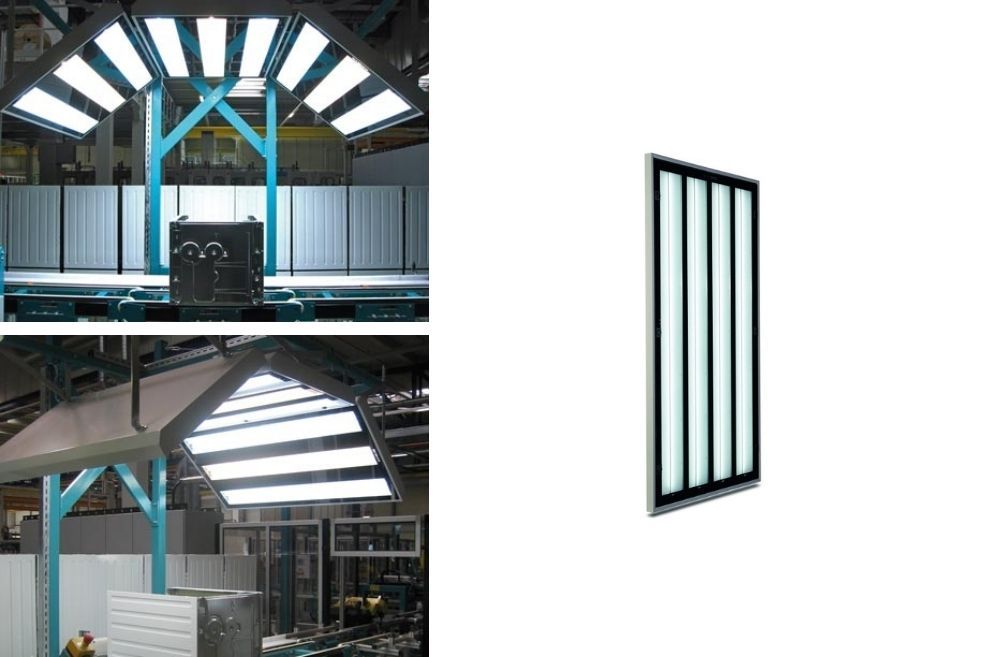

Para la zona de descarga de la prensa se desarrolló un sistema de inspección de la superficie, que está armonizado de manera óptima con los ciclos de trabajo. Una construcción ligera en el techo l con LensPrismDarkfieldOptic (LPS 50) sobre el área de descarga de la prensa ayuda a los empleados de BSH a una mejor evaluación visual de las piezas prensadas. Como consecuencia de ello, la tasa de error y los costes se han reducido notablemente.

El concepto de iluminación se ha probado con éxito en el área de producción y ya ha sido empleado muchas otras veces en la empresa. Además, la dirección de producción y la gestión de calidad interna de BSH recomendaron la implementación del sistema de control de superficie en otros lugares de producción de BSH y su subcompañía.
