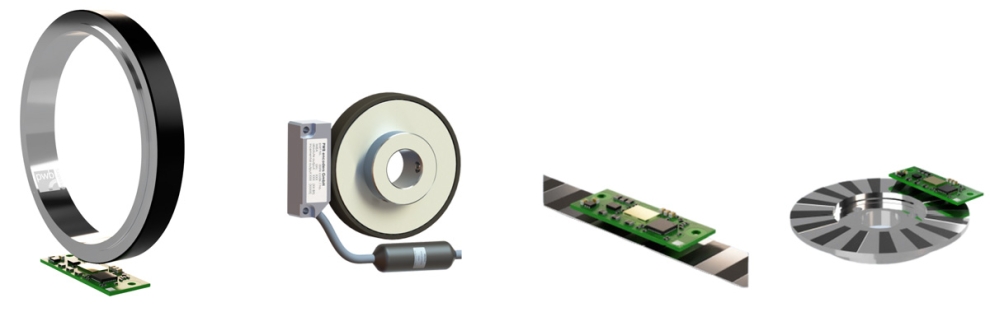

IMEA 64: encóder magnético multivuelta

Gracias al uso de las últimas tecnologías, IMEA 64 ofrece la posibilidad de medir y almacenar correctamente posiciones de una o varias vueltas, incluso sin tensión (hasta 24 años). El IMEA 64 permite la máxima flexibilidad en cuanto a número de periodos y tolerancias de montaje, y su precisión no tiene nada que envidiar a la de los sistemas de encóder ópticos más sencillos. Los sensores Hall de alto rendimiento y el barrido diferencial garantizan una gran robustez frente a la suciedad y el polvo. Esto convierte al IMEA64 en el encóder ideal para su sistema en aplicaciones difíciles.

Ventajas

• Resoluciones máximas de hasta 42 bits de longitud de datos de posición absoluta posibles
• Tamaño libremente escalable
• Autocontrol del encóder y de la batería de reserva para evitar tiempos de inactividad
• Detección de posición fiable incluso sin corriente
• Altas tolerancias de montaje
• Construcción del sistema sin rodamientos

Características

• Resolución monovuelta: seleccionable hasta 20 bits
• Resolución multivuelta: seleccionable hasta 32 bits
• Tasa de datos: hasta 10 MBit/s
• Tensión de alimentación: 5 VCC +/-10 %
• Velocidad máxima: 25.000 rpm
• Temperaturas de funcionamiento: -40 °C a 100 °C
• Protección contra polaridad inversa de la tensión de alimentación


Campos de aplicación

• Para sistemas con ejes huecos de mayor tamaño
• Aplicaciones típicas de control de movimiento
• Como sensor de posición y actitud o encoder multivuelta giratorio
• Posicionamiento para ejes giratorios
