...qué significa EDM?

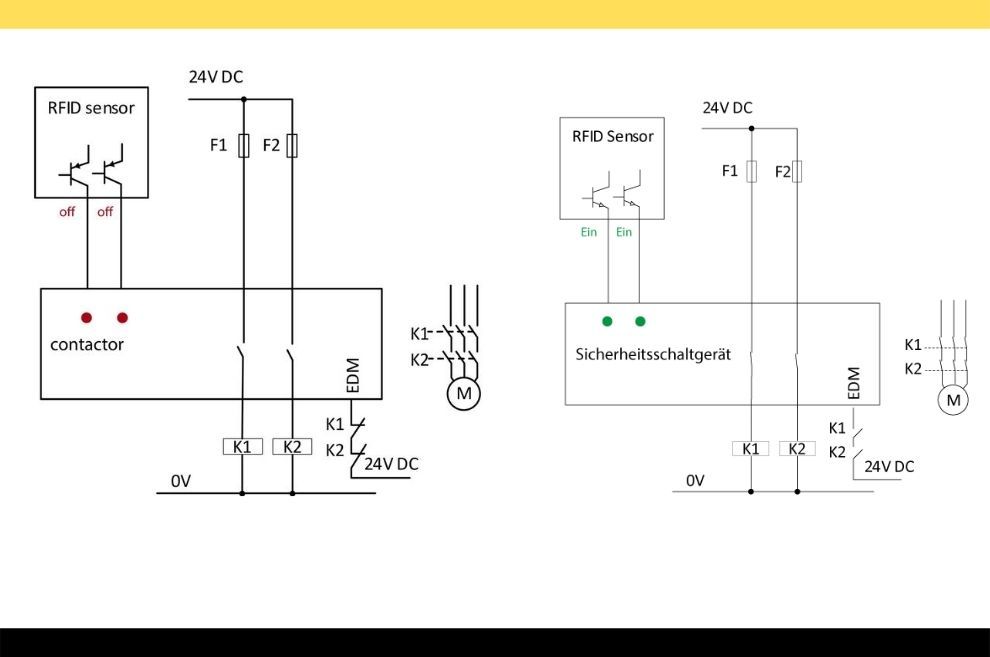

La señal en la entrada del EDM se compara con el estado de las salidas de seguridad. Cuando la salida de seguridad está conectada, el circuito de realimentación está abierto; cuando la salida de seguridad está desconectada, la entrada del EDM está conectada a 24V. Los contactos NC de los contactores mecánicamente guiados se utilizan para comprobar si los contactores han alcanzado su estado de seguridad antes de que se vuelvan a accionar. Si se utiliza un relé de seguridad con función de rearme manual, el botón de rearme se conecta en serie con los contactos del circuito de realimentación.

Función EDM con un ejemplo: sensor de seguridad RFID SAFIX 3

El sensor de seguridad SAFIX 3 y el interruptor de bloqueo sin contacto HOLDX R no sólo tienen integrada la tecnología RFID de última generación, sino también la función completa de un dispositivo de control de seguridad con función EDM. El sensor SAFIX 3 / HOLDX R puede pedirse opcionalmente con una función de rearme manual o automático. En las salidas OSSD seguras del sensor se pueden conectar directamente contactores aguas abajo con un consumo de corriente de hasta 500 mA. La entrada EDM monitoriza los contactores conectados externamente con contactos mecánicamente guiados.
